RZ 300

Предлагается установить систему УФ-обеззараживания после буферной емкости подачи воды на производство. При этом необходимо:

• Расположить УФ-систему горизонтально/вертикально, для предотвращения завоздушивания и сокращения монтажных расстояний до и после УФ-системы.

• Предусмотреть установку байпасной линии, изолирующих кранов, пробоотборных кранов и кранов для CIP-мойки до и после УФ-системы.

• Установить датчик потока (механический, сухой контакт) перед УФ-системой с пределом выключения 2-3 м³/ч для защиты системы от перегрева в отсутствии протока воды и реализации функции задержки выключения УФ-ламп при кратковременном (до 20 минут) прекращении водоразбора. При подключении к расходомеру УФ-система сможет автоматически изменять мощность УФ-ламп для поддержания требуемой УФ-дозы в зависимости от расхода воды и УФ- проницаемости воды. Это позволит использовать функции автоматического управления, сберегать электроэнергию и ресурс УФ-лампы.

Параметры работы УФ системы при различных расходах воды:

Выбор системы УФ-обработки воды основан на следующих достоинствах технологии с применением гидрооптического принципа с лампами среднего давления:

• • • • • Работа по необходимой дозе УФ-излучения в зависимости от УФ-проницаемости или расхода воды;

        • Широкий спектр УФ-излучения за счет ламп среднего давления 200-320 нм.

        • Экономия электроэнергии;

        • Компактное размещение.

      Энергоэффективность УФ-системы

      Atlantium обеспечивается тем, что система датчиков автоматически регулирует мощность установки в зависимости от входящей УФ-проницаемости (прозрачности) воды. При лучшей УФ-проницаемости очистки мощность УФ ламп снижается, поддерживая требуемую дозу УФ-излучения для инактивации бактерий и вирусов. При снижении УФ-проницаемости либо загрязнении кварцевого рукава УФ-система автоматически увеличивает мощность излучения для поддержания необходимой дозы.

      В этом и есть главное конкурентное преимущество установок перед классическими УФ-установками, которые постоянно работают на максимальную мощность.
      Интенсивность УФ-излучения (мощность УФ-ламп) контролируется двумя УФ-датчиками, один из которых измеряет УФ-излучение непосредственно у лампы, а второй – УФ-излучение, прошедшее через слой воды: Основным преимуществом данной конструкции является возможность использования УФ- ламп среднего давления, интенсивность которых более чем на порядок превышает интенсивность источников излучения, применяемых в традиционных УФ-установках.
      Благодаря трем датчикам УФ излучения система управления постоянно контролирует эффективность обеззараживания и автоматически поддерживает параметры рабочего процесса вне зависимости от изменения внешних факторов таких как мутность и концентрация взвешенных веществ в обрабатываемой воде. Так же обеспечивается наиболее эффективное использование энергии УФ: энергопотребление ниже, срок службы ламп больше.
      Кроме того, за счет применения эффекта внутреннего отражения УФ-излучения от стенок кварцевого реактора, достигается равномерное распределение УФ-излучения по поперечному сечению воды, в результате чего происходит гарантированная обработка одинаково высокой дозой облучения всего объема воды, проходящего через реактор. Соответственно достигается очень высокая эффективность обеззараживания (в предлагаемом варианте 3-4 log) эквивалентная эффективности обеззараживания при использовании таких дорогостоящих технологий как озонирование.
      Преимущества эксплуатации предлагаемой системы:

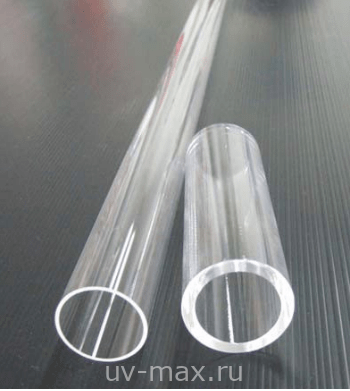

      • Толстостенная кварцевая трубка отделяет УФ-лампу от контактной водной камеры. Высокая безопасность эксплуатации;
      • Быстрая и легкая замена лампы всего за 4 минуты (!);
      • Возможна замена лампы без отключения всей системы из работы;
      • Исключен риск попадания в воду разбитого стекла и ртути;
      • Гидродинамические расчеты кварцевого реактора обеспечивают минимальные потери напора при прохождении обрабатываемой воды через установку и исключение мертвых и застойных зон;

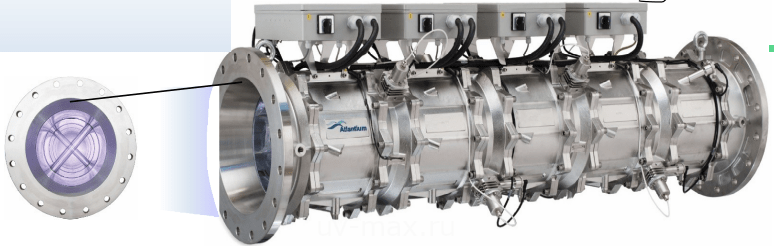

      Кроме всего прочего, системы Atlantium за счет применения технологии Гидрооптического обеззараживания используют лампы, расположенные перпендикулярно потоку воды, в отличие от традиционных установок. Это позволяет снизить количество ламп (с 4 в классической УФ-установке до 1 в установке Atlantium) и существенно сократить их длину.


      Система управления
      Каждая система Atlantium поставляется с собственным шкафом/блоком управления, который имеет в качестве рабочего органа – сенсорную панель управления.При помощи интуитивно-понятной сенсорной панели оператор может управлять работой системы, мощностью и дозой излучения и пр. Также при помощи панели управления обеспечивается мониторинг ресурса ламп и производится контроль планово-предупредительного ремонта.

      Блок управления установкой УФ обеззараживания с цветным экраном обеспечивает:
      1. Контроль в реальном времени (в том числе удаленный) за дозой УФ-излучения, готовностью лампы к работе, температурой, количеством часов наработки ламп;
      2. Возможность легкого подключения к существующей системе диспетчеризации и управления предприятия (при наличии):
      ◦ Сигнал на включение/выключение (+24 В);
      ◦ Сигнал на готовность УФ ламп к работе (розжиг и прогрев УФ ламп) сухой контакт н/о, н/з;
      ◦ Аналоговый выход показаний дозы УФ-излучения (4-20 мА);
      ◦ Аналоговый выход показаний УФ проницаемости воды (4-20 мА);
      ◦ Данные расходомера для автоматической регулировки дозы УФ излучения (4-20 мА). Имеется таймер задержки действия (выключение/перезапуск) по низкому расходу;
      ◦ Датчик протока воды через систему сухой контакт н/о, н/з. Имеется таймер задержки действия (выключение/перезапуск) по наличию протока воды;
      ◦ Протокол Modbus подключение Slave in, Slave out для подключения к системе Scada;
      ◦ Управление задвижками на входе, на выходе системы и задвижка байпаса- сухой контакт н/о, н/з;
      3. Гибкую настройку пределов срабатывания предупредительных и аварийных сигналов:
      ◦ Общая ошибка системы сухой контакт н/о, н/з;
      ◦ Высокая температура УФ системы сухой контакт н/о, н/з;
      ◦ Низкая УФ проницаемость воды сухой контакт н/о, н/з;
      ◦ Выключение системы сухой контакт н/о, н/з;
      ◦ Низкая интенсивность излучения УФ лампы сухой контакт н/о, н/з;
      4. Простоту и легкость управления благодаря интуитивно-понятному интерфейсу и сенсорному дисплею;
      5. Простоту диагностики и устранения неисправностей установки благодаря встроенному журналу событий/аварий;

      Наименование УФ-системы	Параметры УФ-системы	Кол- во	Стоимость всего
      Система УФ-дезинфекции Atlantium RZ300-11, цветной сенсорный, ЩУ окрашенный	Q=2-250 м3/ч, N=4,2 кВт, УФ-доза=60 мДж/см2, расширенный функционал	1	по запросу
      Услуга шефмонтажа 1 (одной) УФ- системы Atlantium включает настройку параметров УФ-системы, пробный запуск, ввод в эксплуатацию, обучение персонала.	2 дня на выполнение работ	1	по запросу
